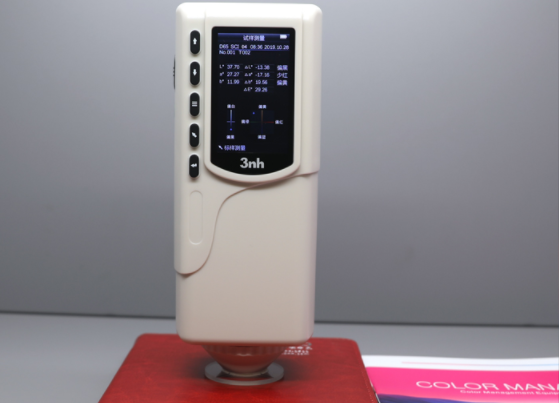

在使用色差儀測色時，切換不同的孔徑，測量的顏色結果都會存在偏差。本文就給大家簡單介紹一下色差儀孔徑大小的影響以及切換方法。

色差儀的孔徑大好還是小好？

通常情況下，色差儀的測試孔徑是8mm，并且該測試孔徑適用絕大多數行業測試；

小孔徑由于涉及到光路，以及傳感器尺寸等因素，是很難做好的，并且數據不穩定也不準確，目前只有國外分光測試儀小孔徑才能保證數據準確，國內的瞎扯。這個孔徑適用于：曲面產品、凹面產品，一般不是工件較小，都不會購買；

大孔徑色差儀，一般是針對表面有較為復雜的紋路走向，才會考慮購買，因?yàn)榭讖捷^大，在復雜表面取得的樣品就較多，以免更合理分析，避免重復性不好的問題。

色差儀的孔徑怎么選？

Φ8mm（標配）口徑，大多數樣品都可以選擇這種測量口徑。

Φ4mm（標配）口徑，可以測量表面積相對較小的樣品。

Φ8mm加長測量口徑：在可測大面積平面的基礎上，還可對表面面積比較小、圓弧面、內凹面等表面進行顏色測量。

色差儀的孔徑切換步驟：

第一步：口徑安裝，逆時針旋轉測量口徑，取掉原口徑；將待裝測量口徑對準積分球安裝孔，順時針轉動，當有“噠”一聲，表示測量口徑和積分球扣位配合好，即安裝好待裝測量口徑。

第二步：光學透鏡位置切換，如果已經裝配好的口徑Φ4mm測量口徑，需要將口徑切換開關撥到SAV的位置上；如果是Φ8mm測量口徑，需要將口徑切換開關撥到到MAV的位置上。

第三步：儀器軟件中口徑設置切換，如果在系統設置的測量口徑設置為自動模式，在重新黑白板校正時，儀器會自動識別口徑并做相應的軟件處理；如果在系統設置的測量口徑設置為非自動模式，需要手動設置對應的口徑。

注意：測量口徑切換后，要重新進行黑白校正，才可以進行新的數據測試。測量口徑大小、光學透鏡位置、軟件口徑設置務必要保證匹配才能保證測試結果準確。Φ4mm口徑，對應光學透鏡位置是SAV，軟件顯示為Φ4；Φ8mm口徑，對應光學透鏡位置是MAV，軟件顯示為Φ8；在測試界面狀態欄有對應的顯示。
